Projekt HADEWE BLTO2

BRANCHES

Software Dokumentation

MAIN Controller - Dokumentation

-

Projekt Revisionen

TRUNK Rev. 1

Änderungen:	Initial
Prüfvorschrift:	ECS Prüfvorschrift für Seriengeräte Revision 1
Prüfvorschrift:	ECS Prüfvorschrift für Hard- und Softwareänderungen Revision 1
Softw. Main-Controller BLTO:	1.00.00 source:trunk/firmware/Main/SES/Output/Production/Exe/encrypted_blto2.bin@1
Softw. Main-Controller Bootloader:	1.00.00 source:trunk/firmware/Bootloader/SES/Output/Production/Exe/blto2_bootloader.hex@1
Config Dateien:	source:trunk/firmware/config_dateien@1
Entwicklungsumgebung:	Main programm: Segger Embedded Studio Release 8.30 Bootloader: Segger Embedded Studio Release 8.30
Hardw. Revision Main:	1.00.00
Eagle Files:	source:trunk/hardware/blto2_trunk_main.brd@1	source:trunk/hardware/blto2_trunk_main.sch@1
PDF Files:	source:trunk/hardware/blto2_trunk_main_sch.pdf@1	source:trunk/hardware/blto2_trunk_main.pdf@1
Hardw. Revision Display:	1.00.00 + TOUCH CONTROLLER REV. F
Eagle Files:	source:trunk/hardware/blto2_trunk_display.brd@1	source:trunk/hardware/blto2_trunk_display.sch@1
PDF Files:	source:trunk/hardware/blto2_trunk_display.pdf@1	source:trunk/hardware/blto2_trunk_display_sch.pdf@1
Stücklisten Rev.:	Display: 1.00.00 - source:trunk/partlist/blto2_trunk_display_BOM.ods@1	Main: 1.00.00 source:trunk/partlist/blto2_trunk_main_BOM.ods@1
Repository:	source:trunk@1​
Erstellt am / durch:
Geprüft (ECS) am / durch:
Freigegeben am / durch:

ECS Prüfvorschriften

• Sichtkontrolle

• Baugruppe auf BLTO2 Prüfaufbau, Versorgung über Trenntrafo
• Handstück anschließen
• Spannung anlegen, einschalten und Stromaufnahme kontrollieren

• Software Revision im Display kontrollieren

• Alle Segmente auf Display vorhanden?
• Handstück Motordrehzahl mit UP/Down Tasten von Minimum bis Maximum einstellen. Motor muß ohne Ruckeln anlaufen und die maximal sowie minimal Drehzahl erreichen.
• Drehrichtungsumschaltung testen
• Fußpedal testen.

Anschließend Qualitätssiegel und Software Aufkleber anbringen

Freigabe: ------

Reparaturerfahrungen

Fehler:	Ursache:	Gegenmaßnahme:
Spannungspitzen auf Vcc	kurschluss an 330µH Drossel	Drossel austauschen

Programmierung von Software Updates

TOOLS

Make Movie (konvertiert verschiedene Videodateien in die Formate EMF oder AVI. Erfordert ​FFMPEG): source:trunk/tools/emWin/MakeMovie_V656_Install.exe@5​

• Einen Ordner mit dem Namen «FFmpeg» im Stammverzeichnis der Festplatte C oder D erstellen:




• Entpacken Sie den Inhalt dieser ZIP-Datei in den FFmpeg-Ordner. Achten Sie darauf, keine unnötigen Unterordner anzulegen:

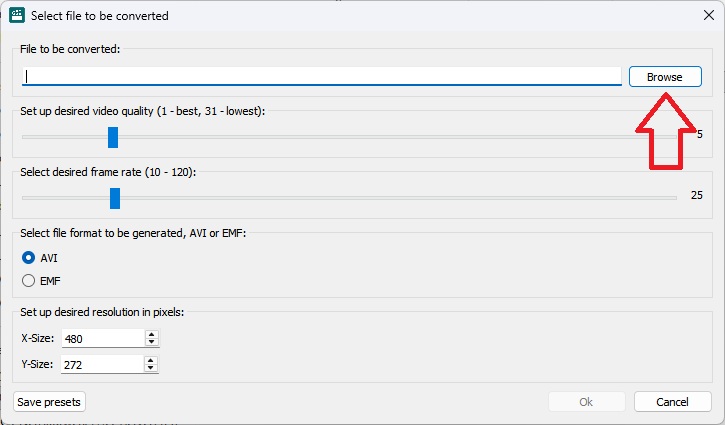

• MakeMovie-Software installieren und starten:





---
